SMC (plaatvormmassa)
Geschikt voor massaproductie van producten die een hoge oppervlaktekwaliteit en weersbestendigheid vereisen, kostengevoelig zijn en geen extreme structurele sterkte of lichtgewichteigenschappen vereisen. De voordelen zijn onder meer stabiele vormprestaties, goede oppervlakteafwerking en volwassen automatisering. Het is echter relatief zwaar, met beperkte mechanische eigenschappen (vergeleken met continue vezelcomposieten) en maatnauwkeurigheid.
HP-RTM (harsoverdracht onder hoge druk)
Geschikt voor structurele componenten die een hoge stijfheid/sterkte, een lichtgewicht ontwerp en vezelcontinuïteit vereisen, of wanneer de sterkte-gewichtsverhouding een sleutelfactor is bij de productie. De voordelen zijn onder meer de hoge specifieke sterkte van het eindproduct en de mogelijkheid om dunwandige structurele onderdelen met grote overspanningen te produceren. De nadelen zijn complexe processen, hoge kosten voor matrijzen, gereedschappen en materialen, en strenge procescontrole-eisen. Cyclustijd en productiviteit worden beperkt door het uithardingssysteem.
1. Materieel verschil
|
| SMC | HP-RTM |
| Componeren | Gehakte vezels (voornamelijk glasvezels) polyester of onverzadigde harsmatrixvullers/vlamvertragers/versnellers versterkende modificatoren. Het materiaal wordt geleverd in plaatvorm (voorgemengd mengsel). | De interventie-ondergedompelde stof (unidirectionele stof, geweven stof, gelamineerde stof, voorvorm met continue vezels) vloeibare hars met lage viscositeit (epoxy/onverzadigde polyester/styreenvervanger, enz.) wordt geïnjecteerd en uitgehard onder hoge druk. |
| Vezel eigenschappen | Gehakte of willekeurig georiënteerde vezels, zonder continue vezelversterking - de prestaties zijn in alle richtingen gebalanceerd (isotroop), maar de specifieke sterkte en stijfheid zijn lager dan die van continue vezelcomposieten. | Continue vezels (glas, koolstof of hybride), met configureerbare oriëntaties, die uitstekende mechanische eigenschappen bieden, vooral langs de vezelrichting. |
| Formule een voordeel | Gemakkelijk vlamvertragend (behaalt doorgaans de UL94 V-0-classificatie of voldoet aan de vlamvertragende normen voor auto's), met goede weersbestendigheid en maatstabiliteit. | Kan hoge glas- of koolstofvezelvolumefracties bereiken (hoge sterkte, hoge stijfheid, lichtgewicht), met selecteerbare harssystemen om de thermische stabiliteit, hechting en vlamvertraging te verbeteren (hoewel vlamvertragende modificaties complexer en duurder kunnen zijn). |
| Oppervlakte en nabehandeling | Biedt een glad oppervlak dat gemakkelijk geschikt is voor schilderen en coaten. | Er moet aandacht worden besteed aan de beheersing van het schimmeloppervlak en de penetratie van hars; Nabewerking is meestal vereist om een hoge oppervlaktekwaliteit te bereiken. |
2. Kwaliteit van het eindproduct
|
| SMC | HP-RTM |
| Mechanisch Eigenschappen | De trek- en schuifsterktes zijn middelmatig, waardoor het geschikt is voor onderdelen die onderhevig zijn aan uniforme belastingen of voor niet-primaire dragende afdekkingen. De slagvastheid is gemiddeld, hoewel gehakte vezels enig voordeel bieden op het gebied van energieabsorptie. | Langs de vezelrichting kunnen de sterkte en stijfheid veel hoger zijn dan die van SMC; De vermoeiingsweerstand en scheurweerstand zijn superieur, waardoor het geschikt is voor dragende constructies of componenten die worden blootgesteld aan hoge impact- of torsiekrachten. |
| Dimensionaal Nauwkeurigheid en Stabiliteit | Gevormd door persen, met goede maatvastheid; toleranties voor dikte en kleine geometrische kenmerken worden echter beïnvloed door de materiaalstroom en het matrijsontwerp. | Hoge eisen voor dikte- en lokale vulcontrole; als injectie en ontluchting goed zijn ontworpen, kan een hoge maatnauwkeurigheid worden bereikt, maar harskrimp vereist ook nauwkeurige controle en compensatie. |
| Oppervlaktekwaliteit/uiterlijk | Kan direct een glad oppervlak bereiken, geschikt voor esthetische eisen van zichtbare afdekkingen, met goede verfhechting. | Direct gevormde oppervlakken kunnen nabehandeling vereisen (vernissen, polijsten, coaten of filmen) om hetzelfde uiterlijk te bereiken als SMC; Maar ook common mode gelcoat- of membraantechnologie kan worden gebruikt om het uiterlijk te verbeteren, wat de kosten verhoogt. |
3. Pers- en hulpapparatuur
SMC vereist relatief lage investeringen in apparatuur en is technologisch volwassen en stabiel. Voor de SMC-verwerking zijn doorgaans alleen een pers, een set mallen en een verwarmingssysteem nodig om onderdelen te produceren. De functionele eisen aan de pers zijn niet hoog. Grondstoffen kunnen direct in plaatvorm worden ingekocht en met behulp van een SMC-snijmachine worden gewogen en gesneden. Na het vormen hoeven de afgewerkte onderdelen alleen nog maar geschuurd te worden.

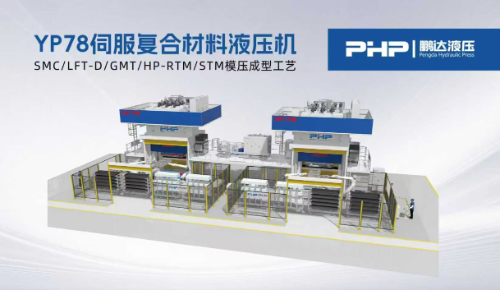

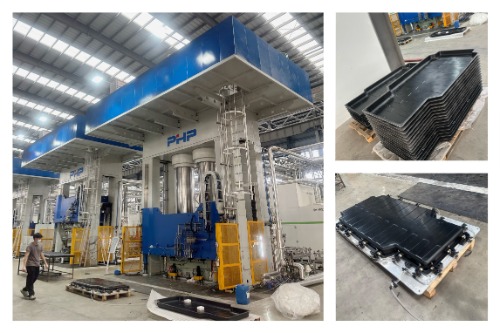

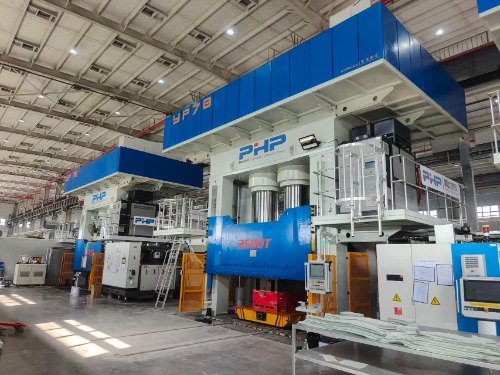

HP-RTM vereist een hogere investering in apparatuur. Meestal moet het materiaal eerst worden voorverwarmd en voorgevormd, vervolgens hogedrukspuitgieten ondergaan in een pers met een groot tonnage, en ten slotte worden bijgesneden en gesneden met behulp van een lasersnijder. Voor het gehele proces - van grondstof tot eindproduct - is apparatuur nodig, waaronder: een voorvormpers van 100-200 ton (met verwarmingssysteem), een vormpers van 2500 - 3500 ton (met verwarming systeem, vacuümsysteem en vierhoeknivelleringsfunctie), twee sets mallen, snijmachine, harsinjectiemachine, koel- en uithardingsarmaturen, lasersnijder en luchtdichtheidstester. De investering vooraf is aanzienlijk.
4. Anderen
Onderhoud en recycleerbaarheid: Zowel SMC als HP-RTM zijn thermohardende systemen, wat recycling lastig maakt.
Lichtgewicht: HP-RTM (vooral bij gebruik van koolstofvezel) kan het gewicht aanzienlijk verminderen in vergelijking met SMC. Wanneer het wordt toegepast op batterijbehuizingen, kan het het bereik van het voertuig verbeteren of de totale batterijkosten verlagen.
Risico van toeleveringsketen/beschikbaarheid: De toeleveringsketen voor gehakte vezels SMC is over het algemeen stabiel; Koolstofvezels en hoogwaardige harsen kunnen aanzienlijke prijsschommelingen ervaren tijdens een krappe toevoer, waardoor evaluatie van de toevoerstabiliteit op de lange termijn vereist is.
Procesflexibiliteit: HP-RTM is flexibeler voor complexe geïntegreerde structuren, waardoor het aantal opeenvolgende assemblageonderdelen wordt verminderd (licht van gewicht en minder montagestappen), maar mallen en processen zijn moeilijker snel aan te passen. SMC is beter geschikt voor productie van grote volumes met minimale ontwerpvariaties.
Veiligheids- en operationele risico's: HP-RTM harsinjectie- en uithardingssystemen kunnen giftige of vluchtige componenten met een lage viscositeit bevatten, waardoor strengere controles van de werkomgeving, ventilatie en persoonlijke beschermingsmiddelen nodig zijn.
5. Samenvatting
|
| SMC | HP-RTM |
| Vezel Type | Gehakte willekeurige vezels | Continue vezels (oriënteerbaar) |
| Materiaalkosten per onderdeel | Laag | Hoog (vanwege koolstofvezel-/epoxykosten) |
| Complexiteit van gereedschap/apparatuur | Midden (persverwarming) | Hoog (vereist injectiedosering, afgedichte mallen, verwarming en vacuüm) |
| Cyclustijd/productiecapaciteit | Geschikt voor productie in grote volumes | De productiecapaciteit is afhankelijk van de uitharding van de hars; kan worden vergroot door parallelle verwerking. |
| Oppervlaktekwaliteit | Uitstekend (gemakkelijk om een glad, aantrekkelijk oppervlak te verkrijgen) | Vereist aanvullende verwerkings- of filmtechnologie |
| Structurele sterkte/lichtgewicht | Midden | Hoog (vooral bij gebruik van koolstofvezel) |
| Vlamvertragend / weerbestendig | Gemakkelijk haalbaar via formulering | Vereist een gespecialiseerde formulering, met hoge kosten |
| Toepasselijke componenten | Esthetische deksels, deksels en onderdelen met een groot volume | Dragende behuizingen, versterkingen en complexe geïntegreerde constructies |
