RTM Molding Press verhoogt de productie-efficiëntie

Ontgrendel een grotere productiviteit met geavanceerde RTM-perstechnologie

Het streven naar uitmuntende productie vereist voortdurende innovatie op het gebied van procestechnologie, en de Resin Transfer Molding (RTM)-pers is een cruciaal onderdeel van deze reis. Het moderne gaat verder dan traditionele open gietmethoden of langzamere productietechnieken voor composieten RTM-vormpers biedt een gesloten systeembenadering die de productiesnelheid aanzienlijk verhoogt, de kwaliteit van de onderdelen verbetert en de materiaalverspilling en de impact op het milieu vermindert. Dit artikel gaat diep in op de belangrijkste voordelen van het integreren van een RTM-pers in uw productieworkflow, en biedt een gedetailleerde analyse van de operationele principes, de belangrijkste voordelen en de kritische factoren waarmee u rekening moet houden voor een succesvolle implementatie. We zullen onderzoeken hoe deze technologie niet alleen de efficiëntie verhoogt, maar ook nieuwe mogelijkheden opent voor het creëren van hoogwaardige, complexe composietonderdelen die voorheen een uitdaging of duur waren om te produceren. Door de volledige mogelijkheden van het RTM-proces te begrijpen, kunnen fabrikanten weloverwogen beslissingen nemen om hun activiteiten te stroomlijnen, hun totale kosten per onderdeel te verlagen en een concurrentievoordeel op de markt te verwerven.

Hoe een RTM-pers de productie van composietonderdelen transformeert

De fundamentele werking van een RTM-vormpers omvat het injecteren van een vloeibare hars in een gesloten mal die een voorvorm van droge vezels bevat. Dit ogenschijnlijk eenvoudige proces wordt beheerst door een nauwkeurige controle van talrijke parameters, die samen de kwaliteit en consistentie van het uiteindelijke onderdeel bepalen. De transformatie van grondstoffen naar een afgewerkt, zeer sterk onderdeel is een bewijs van de technische verfijning van het RTM-perssysteem.

De stapsgewijze RTM-procescyclus

Een typische RTM-cyclus kan worden opgesplitst in verschillende afzonderlijke fasen, die elk cruciaal zijn voor het succes van de operatie. Het begrijpen van deze cyclus is essentieel om te kunnen waarderen hoe de pers de efficiëntie vergroot.

• Voorbereiding van de matrijs en plaatsing van de voorvormen: Het proces begint met de voorbereiding van de twee helften van de op elkaar afgestemde metalen mal. Er wordt een lossingsmiddel aangebracht om ervoor te zorgen dat het voltooide onderdeel gemakkelijk uit de vorm kan worden gehaald. De droge vezelversterking, die de vorm kan hebben van geweven stoffen, gestikte matten of gevlochten voorvormen, wordt nauwkeurig gesneden en in de onderste helft van de vormholte geplaatst. Deze voorvorm definieert de structurele eigenschappen en vorm van het laatste onderdeel.
• Vorm sluiten en klemmen: De bovenste helft van de mal wordt vervolgens op de onderste helft neergelaten, en het krachtige hydraulische of elektrische systeem van de RTM-pers oefent een aanzienlijke klemkracht uit om de mal af te dichten. Deze kracht is van cruciaal belang om de interne druk te weerstaan ​​die wordt gegenereerd tijdens het injecteren van hars, zonder dat de mal loslaat of flitst. De precisie van het klemsysteem zorgt ervoor dat de onderdeeldikte consistent en herhaalbaar is over duizenden cycli.
• Harsinjectie en uitharding: Een voorgemengd harssysteem, vaak een thermohardend polymeer zoals epoxy, vinylester of polyester, wordt ontgast om ingesloten lucht te verwijderen en vervolgens onder gecontroleerde druk en stroomsnelheden in de afgedichte mal geïnjecteerd. De hars stroomt door de vezelvoorvorm, bevochtigt de vezels grondig en verplaatst de lucht door strategisch geplaatste ventilatieopeningen. Zodra de mal gevuld is, wordt het onderdeel onder temperatuurgecontroleerde omstandigheden gehouden om uit te harden, een proces waarbij de hars een chemische reactie ondergaat om een ​​vaste, stijve plastic matrix te worden.
• Ontvormen en nabewerking: Nadat de uithardingscyclus is voltooid, wordt de klemkracht opgeheven, gaat de mal open en wordt het voltooide onderdeel verwijderd. Afhankelijk van de toepassing kan het onderdeel een kleine nabewerking ondergaan, zoals het wegsnijden van overtollig materiaal of het boren van gaten, maar het is vaak een bijna netvormig product, waardoor de secundaire arbeid aanzienlijk wordt verminderd in vergelijking met andere methoden.

Belangrijke systeemcomponenten voor optimale prestaties

De efficiëntie van het gehele RTM-proces is sterk afhankelijk van de prestaties en integratie van de kerncomponenten ervan. Een moderne RTM-pers is meer dan alleen een klemapparaat; het is een geïntegreerde productiecel.

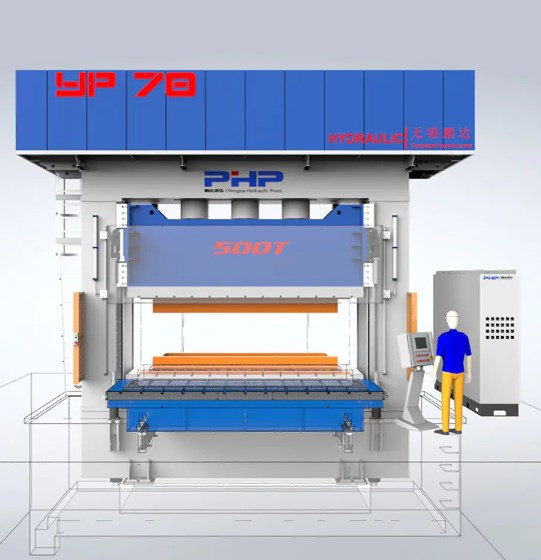

• Het persframe en de klemeenheid: Dit is de ruggengraat van het systeem en zorgt voor de structurele integriteit en kracht die nodig is om de mal gesloten te houden. Moderne persen bieden programmeerbare en zeer herhaalbare klemkrachten.
• Injectiesysteem: Dit omvat de hars- en katalysatormeters, mixers en injectiepompen. Precisie bij het doseren en mengen is van cruciaal belang voor het bereiken van consistente harschemie en bijgevolg consistente mechanische eigenschappen in het uiteindelijke onderdeel.
• Vormtemperatuurregeleenheid (TCU): De TCU circuleert een thermische vloeistof door kanalen in de mal om deze te verwarmen tot de precieze temperatuur die nodig is voor een optimale harsstroom en uithardingskinetiek. Nauwkeurige temperatuurregeling is niet onderhandelbaar voor het realiseren van korte cyclustijden en onderdelen van hoge kwaliteit.
• Programmeerbare logische controller (PLC): De PLC is het brein van de operatie en automatiseert de hele cyclus, van het sluiten en klemmen van de matrijs tot het injecteren, uitharden en ontvormen. Het slaat recepten op voor verschillende onderdelen, wat de herhaalbaarheid garandeert en datalogging voor kwaliteitscontroledoeleinden mogelijk maakt.

Kritieke factoren voor het selecteren van de juiste RTM-apparatuur

Het kiezen van een RTM-vormpers is een aanzienlijke kapitaalinvestering en de beslissing moet gebaseerd zijn op een grondige evaluatie van uw specifieke productiebehoeften. Een pers die perfect geschikt is voor de ene toepassing, kan voor een andere toepassing ontoereikend zijn. Daarom is een gedetailleerde beoordeling van technische specificaties, operationele vereisten en productiedoelen op de lange termijn van het grootste belang. Voor fabrikanten die hun proces willen optimaliseren en de nuances ervan willen begrijpen lagedruk RTM-machinespecificaties is een fundamenteel uitgangspunt. Lagedruksystemen bieden duidelijke voordelen, waaronder lagere gereedschapskosten, de mogelijkheid om minder robuuste mallen te gebruiken en een lager energieverbruik, waardoor ze ideaal zijn voor grote onderdelen zoals windturbinebladen of badkuipen waar extreem hoge injectiedrukken niet vereist zijn.

Analyse van de klemkracht en de plaatgrootte

De klemkracht, gemeten in tonnen, en de plaatgrootte, die het maximale matrijsoppervlak definieert, zijn de twee meest fundamentele maar kritische specificaties. De vereiste klemkracht wordt bepaald door het geprojecteerde oppervlak van het onderdeel (inclusief het runnersysteem) en de maximale verwachte injectiedruk in de matrijsholte. Onvoldoende klemkracht zal leiden tot doorbuiging en flitsen van de mal, waardoor afval ontstaat en nabewerking nodig is. De onderstaande tabel geeft een algemene vergelijking van hoe de onderdeelgrootte correleert met de typische klemkrachtvereisten.

Naast de kracht moet de plaatgrootte geschikt zijn voor de fysieke afmetingen van de matrijs, inclusief eventuele aanvullende armaturen zoals hydraulische kerntrekkers of sleden. Het is ook van cruciaal belang om rekening te houden met de daglichtopening (de maximale malhoogte die de pers kan accepteren) en de persslag om compatibiliteit met uw gereedschap te garanderen.

Evaluatie van besturingssystemen en automatiseringsintegratie

Het niveau van verfijning van het besturingssysteem van de pers heeft een directe invloed op het gebruiksgemak, de herhaalbaarheid en de gegevensintegriteit. Een modern PLC-gebaseerd systeem met een touchscreen HMI (Human-Machine Interface) stelt operators in staat honderden onderdeelrecepten in te voeren en op te slaan. Belangrijke parameters zoals injectiedruk, stroomsnelheid, harstemperatuur en matrijstemperatuur moeten op een gesloten manier worden bewaakt en geregeld. Voor activiteiten die gericht zijn op productie van grote volumes moet het potentieel voor automatisering een belangrijke overweging zijn. Dit omvat integratie met robots voor het laden van preforms en het lossen van afgewerkte onderdelen, evenals met upstream- en downstream-apparatuur. Een robuust controlesysteem stelt een fabrikant in staat consistent onderdelen van hoge kwaliteit te produceren en levert de traceerbaarheidsgegevens die door veel geavanceerde industrieën worden vereist.

Verbetering van de kwaliteit van onderdelen en het bereiken van kosteneffectiviteit

De belangrijkste drijfveer voor het adopteren van RTM-technologie is de aanzienlijke verbetering van de kwaliteit van de onderdelen en de daarmee samenhangende economische voordelen. In tegenstelling tot open gietprocessen produceert RTM onderdelen met twee afgewerkte, gladde oppervlakken (A-zijde en B-zijde), wat zeer wenselijk is voor esthetische toepassingen. Het gesloten malproces resulteert ook in veel consistentere vezel-harsverhoudingen en superieure mechanische eigenschappen, omdat de vezelarchitectuur niet wordt verstoord tijdens de harstoepassingsfase. Bij het evalueren van de algehele waardepropositie is het essentieel om: kosten-batenanalyse van RTM versus handoplegging . Hoewel de initiële investering in een RTM-pers en bijpassende metalen mallen hoger is dan in de gereedschappen voor het handmatig opleggen, zijn de besparingen op de lange termijn aanzienlijk en veelzijdig.

Superieure mechanische eigenschappen en oppervlakteafwerking

De kwaliteitsvoordelen van RTM zijn onmiskenbaar. Het proces maakt het gebruik van hoogwaardige continue vezelversterkingen mogelijk, die op een gecontroleerde manier worden aangebracht om de sterkte en stijfheid in specifieke richtingen te optimaliseren. De consolidatie onder druk en hitte resulteert in een composiet met een zeer laag gehalte aan holle ruimtes (doorgaans minder dan 1%), wat zich direct vertaalt in een hogere interlaminaire schuifsterkte en weerstand tegen vermoeiing. Bovendien is het oppervlak dat het maloppervlak repliceert van uitzonderlijke kwaliteit, waardoor vaak een Klasse A-afwerking rechtstreeks uit de mal wordt bereikt, waardoor de noodzaak voor schuur- en verfvoorbereiding wordt geëlimineerd of drastisch wordt verminderd. Dit staat in schril contrast met het handmatig leggen, waarbij de open zijde van het onderdeel ruw is en veel arbeid vereist om een ​​acceptabel oppervlak te verkrijgen.

Het verlagen van de operationele kosten en de impact op het milieu

De economische voordelen van RTM reiken veel verder dan arbeidsbesparingen. Door het gesloten malkarakter van het proces worden styreenemissies (voor polyester- en vinylesterharsen) en VOS (vluchtige organische stoffen) veel effectiever tegengegaan dan bij open gieten, waardoor fabrikanten kunnen voldoen aan strenge milieuvoorschriften en een veiligere werkplek kunnen worden gecreëerd. Ook het materiaalgebruik is efficiënter. Bij het leggen met de hand is overtollig hars typisch, wat leidt tot verspilling en zwaardere onderdelen. De precisie-injectie van RTM regelt de hoeveelheid gebruikte hars, wat resulteert in een lager onderdeelgewicht en lagere materiaalkosten. De volgende lijst schetst de belangrijkste gebieden van kostenbesparingen:

• Verlaging van de arbeidskosten: RTM is veel minder arbeidsintensief dan handoplegging. Eén enkele operator kan vaak meerdere persen beheren, terwijl voor het handmatig leggen geschoolde arbeidskrachten voor elk onderdeel nodig zijn.
• Materiaalefficiëntie: Nauwkeurige harsdosering en een gesloten mal minimaliseren verspilling, wat leidt tot directe besparingen op grondstoffen.
• Minder herbewerking en uitval: De hoge herhaalbaarheid en automatisering van RTM leiden tot consistent goede onderdelen, waardoor het afkeurpercentage en de kosten die gepaard gaan met het repareren van defecte onderdelen dramatisch afnemen.
• Lagere kosten voor milieunaleving: Verminderde emissies verlagen de belasting van ventilatie- en luchtbehandelingssystemen, wat resulteert in lagere operationele kosten voor de fabriek.

Optimalisatie van het RTM-proces voor complexe geometrieën

Naarmate de vraag naar lichtgewicht, sterke en ingewikkeld gevormde composietonderdelen groeit, wordt het vermogen van het RTM-proces om complexe ontwerpen mogelijk te maken een groot voordeel. Het succesvol gieten van onderdelen met diepe trekkingen, ondersnijdingen of variërende diktes vereist echter een verfijnde benadering van zowel het matrijsontwerp als de procescontrole. Voor ingenieurs die deze uitdagingen aanpakken en het beste vinden RTM-vormparameters voor dikke composieten is een veel voorkomende en cruciale taak. Dikke secties zijn gevoelig voor onvolledige bevochtiging of exotherme oververhitting tijdens het uitharden, wat kan leiden tot interne holtes of barsten in de matrix. Het optimaliseren van parameters zoals de locatie van de injectiepoort, de plaatsing van de ontluchting, de injectiedruk en een uithardingscyclus in meerdere fasen is essentieel om ervoor te zorgen dat de hars volledig door de voorvorm dringt en gelijkmatig en zonder defecten uithardt.

Strategieën voor het vormen van ingewikkelde en diepgetrokken onderdelen

Het produceren van onderdelen met complexe geometrieën vereist een zorgvuldige planning om ervoor te zorgen dat de hars gelijkmatig stroomt en de vormholte volledig vult. Een belangrijke strategie is het gebruik van computersoftware voor vloeistofdynamica (CFD) om de harsstroom tijdens de vulfase te simuleren. Deze simulatie helpt bij het identificeren van potentiële droge plekken of race-tracking (preferentiële stroming langs kanalen met lagere weerstand) voordat er een enkele mal wordt gebouwd. Op basis van de simulatie kunnen ingenieurs het aantal en de locatie van injectiepoorten en ventilatieopeningen optimaliseren. Voor onderdelen met diepe intrekkingen kan het nodig zijn om meerdere injectiepunten te gebruiken om ervoor te zorgen dat de hars alle delen van de voorvorm tegelijkertijd bereikt. Bovendien kan de mal functies bevatten zoals glijbanen of lifters om ondersnijdingen te creëren, waardoor het onderdeel zonder schade uit de vorm kan worden gehaald.

Garandeert een uniforme uitharding en minimaliseert restspanningen

Bij complexe onderdelen kunnen variaties in dikte leiden tot verschillende uithardingssnelheden. Dikkere secties harden langzamer uit vanwege de thermische massa, of ze kunnen oververhit raken vanwege de exotherme aard van de harsreactie. Deze niet-uniforme uitharding kan restspanningen vasthouden, wat kan leiden tot kromtrekken van onderdelen of onnauwkeurigheid in afmetingen na het ontvormen. Om dit tegen te gaan, moet het temperatuurcontrolesysteem van de matrijs nauwkeurig worden gezoneerd om verschillende temperaturen te leveren aan verschillende delen van de matrijs, waardoor een uniformer uithardingsprofiel door het hele onderdeel wordt bevorderd. Bovendien zijn het gebruik van een harssysteem met een lagere piek-exothermtemperatuur en het afstemmen van de uithardingscyclus met de juiste houdtijden en hellingsnelheden essentiële procesbeheersingsmaatregelen voor het bereiken van maatvastheid in complexe RTM-onderdelen.

Onderhoud van uw RTM-pers voor betrouwbaarheid op lange termijn

Om ervoor te zorgen dat een RTM-pers gedurende de gehele operationele levensduur hoge efficiëntie en onderdeelkwaliteit blijft leveren, is een proactief en systematisch onderhoudsregime niet onderhandelbaar. Ongeplande stilstand is een van de grootste productiekosten en is vaak het gevolg van verwaarloosd onderhoud. Een goed onderhouden pers werkt niet alleen betrouwbaarder, maar behoudt ook zijn precisie, die rechtstreeks verband houdt met de consistentie van de onderdelen die hij produceert. Een veelomvattend onderhoudsschema voor een RTM-pers moet strikt worden ontwikkeld en nageleefd, en omvat dagelijkse, wekelijkse, maandelijkse en jaarlijkse taken. Dit schema moet gebaseerd zijn op de aanbevelingen van de fabrikant, maar ook afgestemd zijn op het specifieke productievolume en de omgevingsomstandigheden van uw fabriek.

Essentiële dagelijkse en wekelijkse onderhoudscontroles

Veel kritieke problemen kunnen worden geïdentificeerd en voorkomen door middel van eenvoudige dagelijkse visuele inspecties en routinecontroles. Deze taken vormen de eerste verdedigingslinie tegen grote storingen.

• Dagelijkse controles: Operators moeten inspecteren op lekkages van hydraulische olie rond cilinders, kleppen en leidingen. Controleer het hydrauliekoliepeil in het reservoir. Let op ongebruikelijke geluiden van pompen, motoren of het klemmechanisme. Inspecteer de verwarmingsslangen en aansluitingen op de matrijstemperatuurregeleenheid visueel op tekenen van slijtage of lekkage.
• Wekelijkse controles: Reinig de platen om te voorkomen dat vuil de uitlijning van de matrijs of de kwaliteit van de onderdelen beïnvloedt. Controleer de staat van de hydraulische vloeistof op tekenen van vervuiling of degradatie. Controleer de kalibratie van druk- en temperatuursensoren. Inspecteer de elektrische aansluitingen op dichtheid en tekenen van oververhitting.

Proactief langetermijnonderhoud en vervanging van componenten

Naast de dagelijkse en wekelijkse taken is er een diepgaander onderhoudsplan nodig om de slijtage van componenten in de loop van de tijd aan te pakken. Voor faciliteiten die meerdere ploegendiensten draaien, is de vraag: hoe u de output kunt verhogen met een multi-daglicht RTM-pers ontstaat vaak. Een meerdaglichtpers, die meerdere matrijsstations tussen de platen heeft, kan de output dramatisch verhogen doordat het ene onderdeel kan uitharden terwijl een ander wordt geïnjecteerd en een derde wordt ontvormd. Deze complexe machinerie vereist echter een nog strenger onderhoudsschema. De belangrijkste onderhoudsactiviteiten op lange termijn zijn onder meer:

• Revisie hydraulisch systeem: Het periodiek vervangen van de hydraulische vloeistof en filters is van cruciaal belang. Na verloop van tijd zullen afdichtingen en slangen in het hydraulische systeem verslechteren en moeten ze worden vervangen als onderdeel van een preventief onderhoudsprogramma om catastrofale storingen te voorkomen.
• Inspectie van degel en trekstang: De platen moeten worden gecontroleerd op vlakheid en de trekstangen op tekenen van uitrekken of kerven. Een verkeerde uitlijning kan een ongelijkmatige klemkracht en variaties in de dikte van het onderdeel veroorzaken.
• Onderhoud van het injectiesysteem: De precisiemeters, mixers en pompen van het injectiesysteem moeten regelmatig worden gereinigd en onderhouden om harsophoping te voorkomen en een nauwkeurige verhoudingscontrole te garanderen. Statische mengers moeten zoals aanbevolen worden vervangen.
• Controlesysteemverificatie: De PLC, sensoren en veiligheidsvergrendelingen moeten periodiek worden getest en gekalibreerd om te garanderen dat ze correct functioneren, waardoor de procesherhaalbaarheid en de veiligheid van de operator behouden blijven.

Door te investeren in een gedisciplineerde onderhoudscultuur kunnen fabrikanten de uptime, prestaties en het rendement op de investering van hun RTM-vormpers maximaliseren, waardoor deze de komende jaren een hoeksteen van efficiënte productie blijft.
