I. Waarom is de CE-norm bijzonder belangrijk voor hydraulische composietpersen?
Op het gebied van het vormen van composietmateriaal, servo composiet hydraulische persen en compressievormpersen zijn kernapparatuur geworden voor compressievormprocessen en worden doorgaans gebruikt in combinatie met SMC-mallen om complete SMC-vormsystemen te vormen.
Met de voortdurende ontwikkeling van composietmaterialen in de richting van lichtgewicht ontwerp en structurele integratie, worden composietpersen nu op grote schaal toegepast in de volgende sectoren:
- Vrachtwagens en bussen
- Landbouw- en bouwmachines
- E-mobiliteit
- Spoorvervoer
- Stedelijk meubilair, onder andere
In deze toepassingsscenario's zijn hydraulische persen niet alleen verantwoordelijk voor de vormprestaties, maar houden ze ook rechtstreeks verband met de veiligheid van de operator, de operationele stabiliteit op de lange termijn en de algehele naleving van de productielijn. Om deze reden hebben steeds meer Europese klanten die voor het eerst hydraulische composietpersen uit China kopen de neiging zich op één belangrijke vraag te concentreren:
Wat zijn de fundamentele verschillen tussen CE-conforme hydraulische persen en hydraulische persen die zijn gebouwd volgens binnenlandse normen?
Benadrukt moet worden dat de CE-markering niet slechts een certificeringslabel is, maar een alomvattend veiligheidssysteem dat gedurende de gehele levenscyclus van een machine loopt: van ontwerp en productie tot installatie en bediening.
II. Fundamentele verschillen in ontwerpfilosofie
Volgens binnenlandse normen wordt het ontwerp van hydraulische persen doorgaans bepaald door productievereisten zoals tonnagecapaciteit, vormefficiëntie, apparatuurkosten en levertijd. Hoewel deze aanpak geschikt is voor veel lokale productieomgevingen, richt deze zich vooral op de vraag of de machine zijn productietaak kan voltooien.
Daarentegen moeten CE-conforme hydraulische servocomposietpersen risicobeheersing behandelen als een kernontwerpbeperking en tegelijkertijd voldoen aan de prestatie-eisen. Het CE-raamwerk vereist systematische aanpak risicobeoordeling uit te voeren in de conceptuele ontwerpfase, waarbij oplossingen op structureel of systeemniveau vooraf worden gedefinieerd voor potentiële risico's tijdens bediening, onderhoud, inbedrijfstelling en abnormale omstandigheden.
Deze ‘safety-by-design’-filosofie betekent dat CE-conformiteit niet kan worden bereikt door eenvoudigweg componenten toe te voegen na de productie, maar vanaf het begin moet worden geïntegreerd in het totale machineconcept.
III. Drie kernveiligheidssystemen van CE-conforme hydraulische persen
Vanuit een implementatieperspectief worden de CE-vereisten voor hydraulische composietpersen gerealiseerd door duidelijk gedefinieerde veiligheidssystemen in plaats van door abstracte principes. Deze eisen zijn hoofdzakelijk geconcentreerd op drie gebieden: mechanische veiligheid, hydraulische veiligheid en elektrische veiligheid , die allemaal met elkaar samenhangen en onmisbaar zijn.
Mechanische veiligheid
Volgens de CE-normen is het primaire doel van mechanische veiligheid het verminderen van de blootstelling van personeel aan gevaarlijke gebieden door middel van het structurele ontwerp zelf, in plaats van uitsluitend te vertrouwen op bedieningsprocedures of ervaring van de operator. Voor grote hydraulische composietpersen met lange slagen en frequente onderhoudsvereisten is mechanische veiligheid bijzonder cruciaal.
Het CE-conforme mechanische ontwerp moet systematisch rekening houden met operationele en onderhoudsscenario's, zoals veilige toegang tot de machine, toegang tot verhoogde gebieden en betrouwbare beveiliging van bewegende componenten tijdens onderhoud. Deze vereisten zijn rechtstreeks van invloed op de algehele machine-indeling en zijn geen optionele toevoegingen.
Typische mechanische CE-veiligheidsmaatregelen zijn onder meer:
- Veiligheidsladders , ontworpen om te voldoen aan de normen voor hoogte, helling en antislipprestaties
- Onderhoudsplatforms met leuningen , die valbescherming biedt tijdens onderhoud

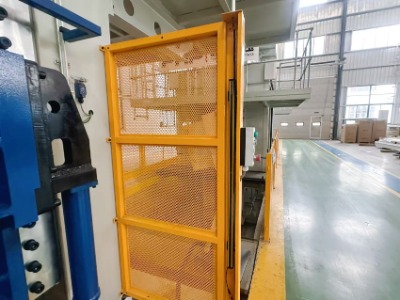

- Onderhoudstoegangspaden en veiligheidsafstanden , waardoor er voldoende ruimte is voor personeelsbewegingen en noodevacuatie
- Schuif mechanische sluitsystemen , zoals SITEMA-vergrendelingen, om de glijbaan veilig vast te houden tijdens onderhoud en onbedoelde afdaling te voorkomen

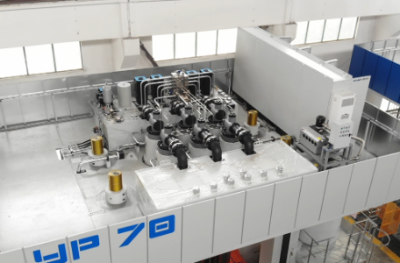

Toponderhoudsplatform

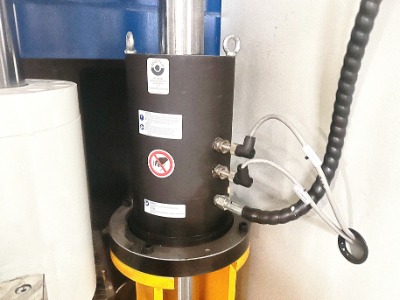

Schuifvergrendelingssysteem
Ter vergelijking: binnenlandse standaardpersen zijn vaak sterker afhankelijk van operationele procedures dan van structurele risico-isolatie.
Hydraulische veiligheid
Het hydraulische systeem is de krachtkern van een samengestelde hydraulische pers en tevens een gebied met een hoog risico. Volgens de CE-normen moeten hydraulische systemen niet alleen prestaties leveren, maar ook overzichtelijk zijn fail-safe gedrag.
Dit betekent dat zelfs onder extreme omstandigheden, zoals een slangbreuk, klepstoring of besturingsstoring, het systeem naar een veilige toestand moet gaan om ongecontroleerde bewegingen of persoonlijk letsel te voorkomen.
Typische hydraulische veiligheidsmaatregelen van CE zijn onder meer:
- Veiligheidskleppen geïnstalleerd op cilinders , waardoor een snelle afdaling bij drukverlies wordt voorkomen
- Barstbeveiligingskettingen voor hydraulische slangen , waardoor het opzwiepen van de slang bij breuk wordt beperkt
- Redundante druk- en bewegingsbesturingslogica , waardoor veilig gedrag onder alle omstandigheden wordt gegarandeerd

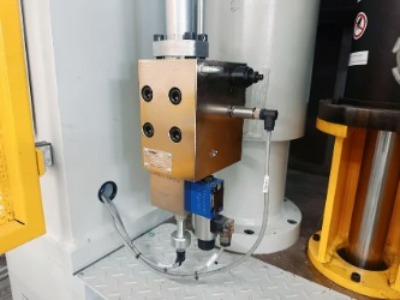

Veiligheidsklep

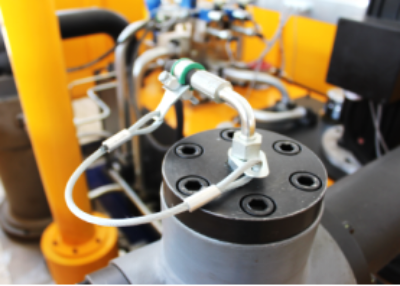

Barstbeveiligingsketting
Bij sommige binnenlandse standaardpersen kunnen dergelijke veiligheidsvoorzieningen worden vereenvoudigd of weggelaten, waarbij in plaats daarvan wordt vertrouwd op op ervaring gebaseerd beheer.
Elektrische veiligheid
Elektrische veiligheid is een van de meest systematische en streng gecontroleerde aspecten van CE-conformiteit en vertegenwoordigt een van de duidelijkste verschillen vergeleken met binnenlandse standaardmachines. CE-evaluatie richt zich niet alleen op de kwaliteit van de componenten, maar ook op de integriteit van de functionele veiligheidslogica.
Typische CE-configuraties voor elektrische veiligheid zijn onder meer:
- Veiligheids-PLC's met redundantie en zelfdiagnose
- L-type veiligheidslichtschermen voor multidirectionele bescherming van het vormgebied
- Laserscanners voor dynamische gebiedsbewaking
- Noodstopknoppen , gepositioneerd volgens normen
- Volledig gedocumenteerde en verifieerbare veiligheidsprogramma's , waardoor traceerbaarheid en testbaarheid worden gegarandeerd

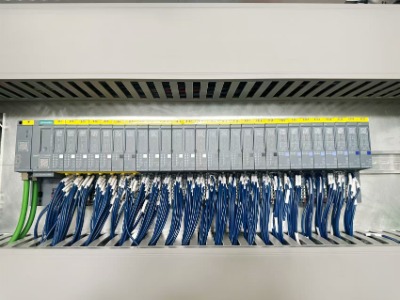

Veiligheids-PLC

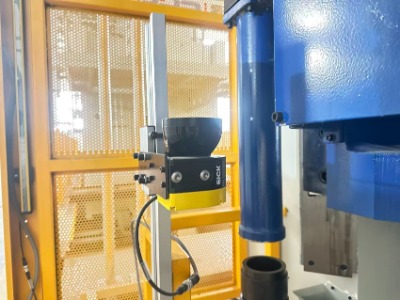

Laserscanner

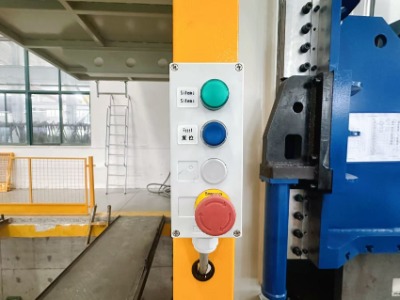

Noodstopknop
L-type veiligheidslichtgordijn
Hoewel schakelkasten er uiterlijk misschien hetzelfde uitzien, leggen CE-beoordelingen de nadruk op interne logische architectuur, redundantie en consistentie met technische documentatie.
IV. Technisch documentatie- en verantwoordelijkheidssysteem
CE-conformiteit reikt verder dan de fysieke machine en omvat een compleet technisch documentatiesysteem. Deze documenten maken niet alleen deel uit van de leveringsvereisten, maar zijn ook essentieel voor naleving gedurende de hele levenscyclus van de apparatuur.
Een compleet technisch CE-dossier omvat doorgaans risicobeoordelingsrapporten, hydraulische en elektrische schema's, bedienings- en onderhoudshandleidingen en conformiteitsverklaringen. Deze documenten spelen een cruciale rol bij audits, onderzoeken naar ongevallen en het vaststellen van aansprakelijkheid.
V. Conclusie: CE-conforme hydraulische persen als systeemtechnische oplossing
Voor servo composiet hydraulische persen (waaronder SMC-persen, LFT-D-persen, HP-RTM-persen, GMT-persen, enz.), CE-conformiteit is geen eenvoudige toevoeging van veiligheidsvoorzieningen na de installatie. In plaats daarvan vertegenwoordigt het een holistische veiligheidsfilosofie , systematisch geïntegreerd in het structurele ontwerp, de veiligheidsfuncties, de besturingslogica en de uiteindelijke toepassingsscenario's van de machine, waarbij risicobeoordeling centraal staat en wordt geleid door regelgeving en normen.
Voor customers purchasing composite hydraulic presses from China for the first time, understanding the fundamental differences between CE standards and domestic standards is a crucial step in reducing project risks and ensuring long-term, stable operation.
